使用Rajawali加载外部模型及其纹理贴图的步骤

一、下载要加载的模型(我下载的是一个比较简单模型,地址http://tf3dm.com/3d-model/doomsday-52515.html

二、用blender导入模型,然后导出为obj。这里有几个需要注意的地方

具体可以参考

https://github.com/MasDennis/Rajawali/wiki/Tutorial-17-Importing-.Obj-Files

导出时要勾选以下选项:

  • Apply Modifiers
  • Include Normals
  • Include UVs
  • Write Materials (if applicable)
  • Triangulate Faces
  • Objects as OBJ Objects

导出后的文件需要重命名:

  • doomsday villain103.obj > villain_obj
  • doomsday villain103.mtl > villain_mtl

导出后的图片重命名:

  • CHRNPCICOVIL103_DIFFUSE.tga > villain_d.png
  • CHRNPCICOVIL103_NORMAL.tga > villain_n.png

修改相关路径:

  • 打开villain_obj修改: mtllib doomsday villain103.mtl > mtllib villain_mtl
  • 打开villain_mtl 修改贴图的路径: CHRNPCICOVIL103_NORMAL.tga > villain_n.png CHRNPCICOVIL103_DIFFUSE.tga > villain_d.png

三、一切准备就绪,通过android rajawali项目导入模型并显示

  • 新建项目myRajawali,导入rajawali库(参考之前笔记)
  • 将villain_d.png、 villain_n.png放在drawable-nodpi目录下;将villain_obj、villain_mtl放到layout/raw目录下
  • 编写代码渲染
  • 项目参考:https://github.com/pangff/myRajawali/tree/simple_ugly

注意:如果贴图失败,需要对图片进行处理:

  • download XnView
  • open the .png file with XnView
  • save the files as a .psd file
  • open the .psd file in Photoshop
  • export the file to .png or .jpg

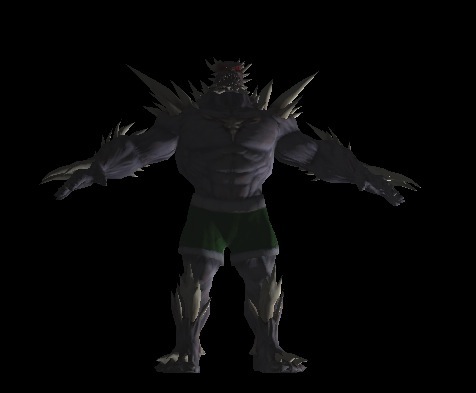

最终效果,如图
